VAD: Vectorized Scene Representation for Efficient Autonomous Driving

GitHub ICCV 2023

1. 简介

本文贡献

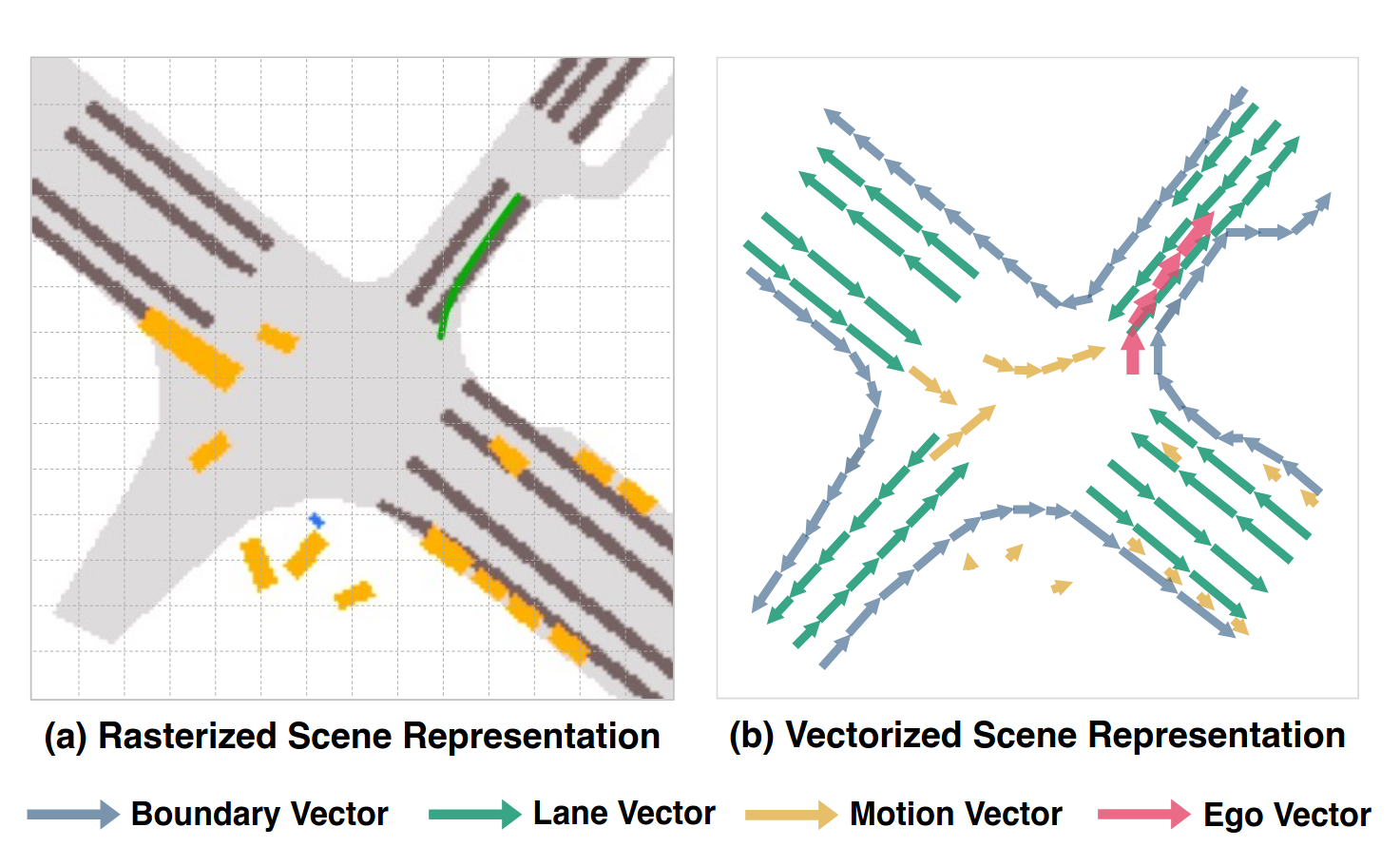

将场景建模为向量化表示，舍弃了传统的稠密删格化表示和人工设计的后处理
通过查询交互和矢量化规划约束，隐式和显式地利用矢量化场景信息来提高规划安全性
性能好，设计简洁推理速度快

2. 相关工作

3. 方法

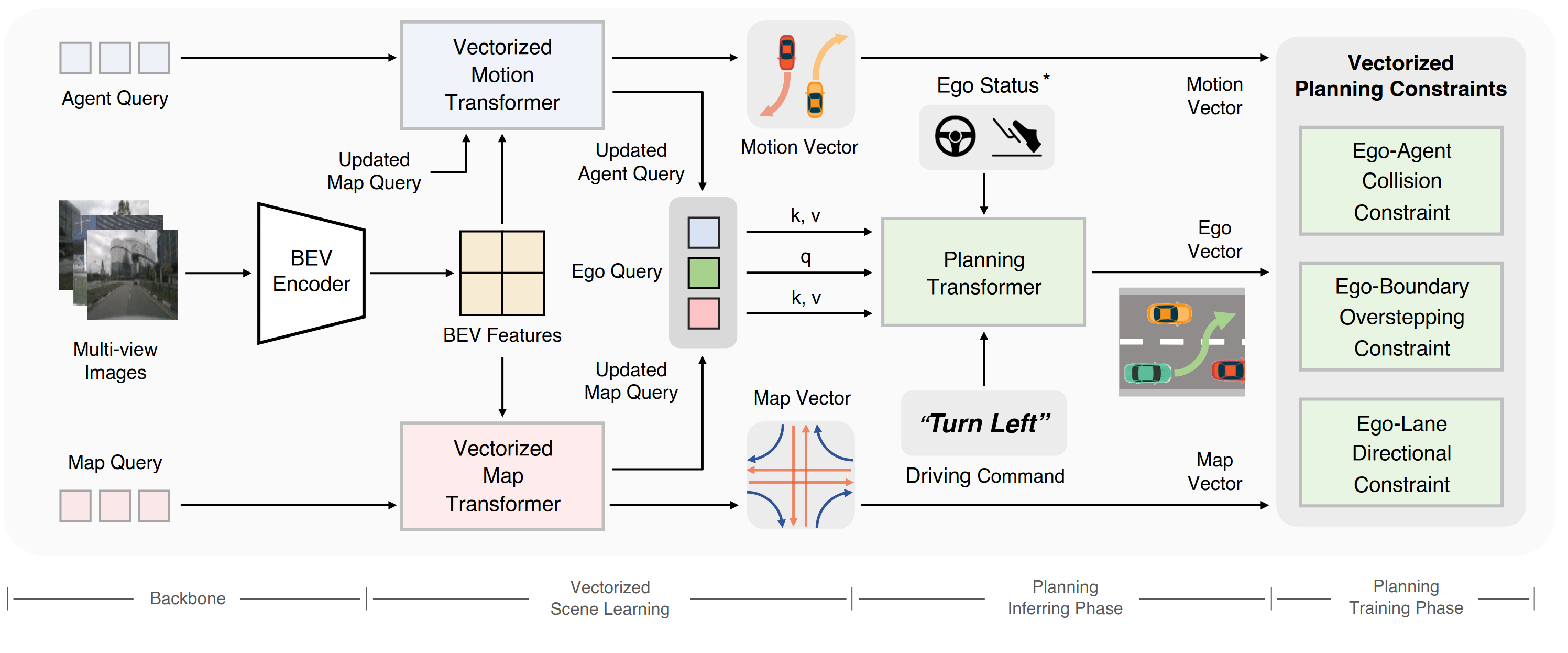

首先从输入的多帧多视角图片中得到BEV特征
使用一组map query从个BEV特征中提取信息得到map向量和更新后的map query，具体见3.1
使用一组agent query从个BEV特征和更新后的map query中提取信息得到motion向量和更新后的agent query，具体见3.1
ego query与agent query和map query进行注意力交互，并接收上层的驾驶指令和自车状态（可选），最终输出自车轨迹，具体见3.2
自车轨迹会和map向量、motion向量一起输入到规划约束中，以此计算loss，具体见3.3

3.1 向量化场景学习

向量化map

得到的除了map向量和map query之外，还有每个map类别的置信度，用来计算loss。map的类别包括：车道线、道路边界、人行横道。map向量的尺寸为 $\hat{V}_m \in \mathbb{R}^{N_m \times N_p \times 2}$ 。其中 $N_m$ 代表向量的数量， $N_p$ 代表每个向量的点数， $2$ 代表横、纵坐标

向量化agent motion

得到的除了motion向量和agent query之外，还有每个agent的属性以及预测多条运动轨迹的置信度，用来计算loss。agent的属性包括：位置、朝向、类别置信度（轿车、卡车、自行车等）、尺寸等。motion向量的尺寸为 $\hat{V}_a \in \mathbb{R}^{N_a \times N_k \times T_f \times 2}$ 。其中 $N_a$ 代表agent的数量， $N_k$ 代表运动模态的种类， $T_f$ 代表预测的时间步

3.2 通过交互规划

ego与agent交互

首先随机初始化ego query $Q_{ego}$ ，将agent query视为key和value，二者传入Transformer的解码器。ego的位置 $p_{ego}$ 和agent的位置 $p_{a}$ 通过单层MLP编码后分别称为query的位置嵌入和key的位置嵌入，公式写为

$\begin{gathered} Q_{ego}^{'}= \operatorname{TransformerDecoder}(q,k,v,q_{pos},k_{pos}) \\ q=Q_{ego},k=v=Q_a \\ q_{pos} = \operatorname{PE_1}(p_{ego}),k_{pos} = \operatorname{PE_1}(p_{a}) \end{gathered}$

ego与map交互

采用类似的方式令更新后的ego query $Q_{ego}^{'}$ 与map query $Q_m$ 交互。唯一不同的是这次使用不同的MLP来编码ego的位置 $p_{ego}$ 和map元素的位置 $p_{m}$ ，公式写为

$\begin{gathered} Q_{ego}^{''}= \operatorname{TransformerDecoder}(q,k,v,q_{pos},k_{pos}) \\ q=Q_{ego}^{'}k=v=Q_m \\ q_{pos} = \operatorname{PE_2}(p_{ego}),k_{pos} = \operatorname{PE_2}(p_{m}) \end{gathered}$

规划头

因为VAD舍弃了高精地图，因此导航时需要一个高位驾驶指令 $c$ ，通常使用三种指令：左转、右转和直行。因此规划头接收更新的ego query $Q_{ego}^{'},Q_{ego}^{''}$ 、驾驶指令 $c$ 以及可选的输入———自车当前的状态信息 $s_{ego}$ 。规划头会输出规划出的轨迹 $\hat{V}_{ego} \in \mathbb{R} ^{T_f \times 2}$ ，规划头基于简单的MLP，公式写为

$\begin{gathered} \hat{V}_{ego}= \operatorname{PlanHead}(f_t = f_{ego},cmd=c) \\ f_{ego} = [Q_{ego}^{'},Q_{ego}^{''},s_{ego}] \end{gathered}$

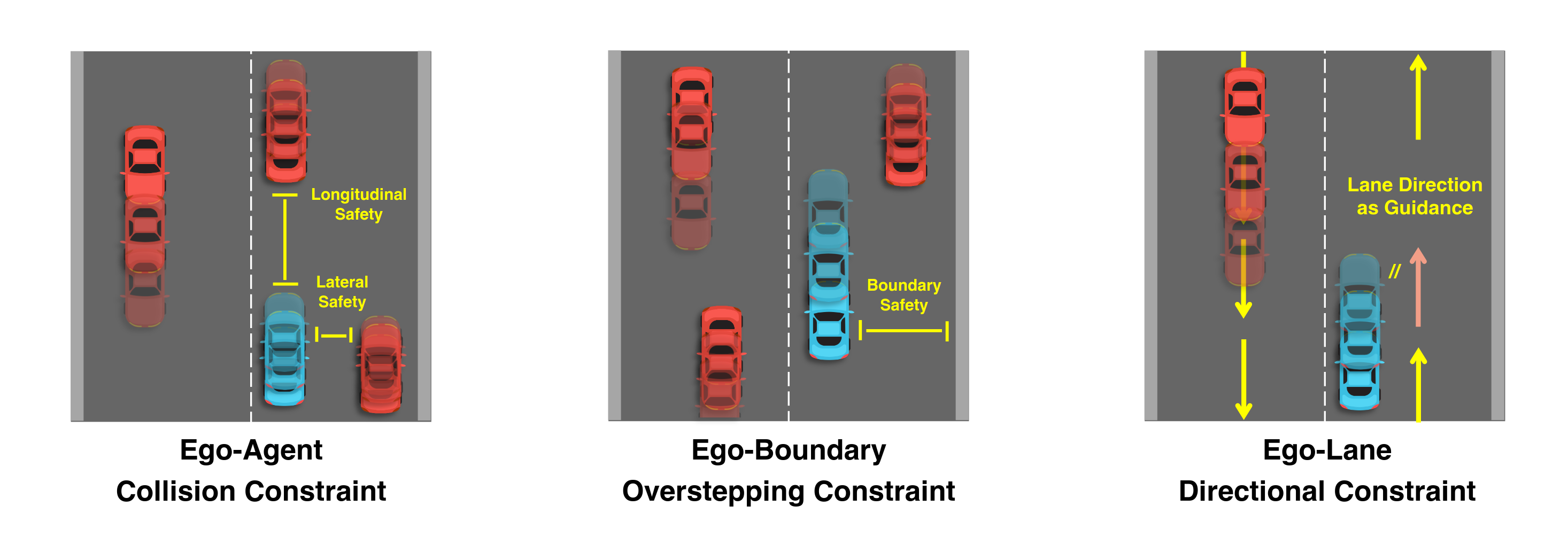

3.3 向量规划约束

ego-agent碰撞约束

此约束是避免自车与其他参与者发生碰撞。首先使用阈值 $\epsilon_a$ 剔除掉低置信度的agent，对每个agent只选择置信度最大的轨迹。自车只需要在横向上保持较小的安全距离 $\delta _X$ 但是需要在纵向上保持较大的安全距离 $\delta _Y$ ，自车规划出的轨迹在不同时刻与最近agent的距离记为 $d_a^{it}$ ，其中 $t$ 为不同时间点， $i$ 为横纵两种方向，公式为

$\begin{gathered} \mathcal{L}_{col} = \frac{1}{T_f} \sum_{t=1}^{T_f} \sum_{i}^{} \mathcal{L}_{col}^{it} ,i \in \{X,Y\} \\ \mathcal{L}_{col}^{it} = \left\{ \begin{array} {ll}\delta _i - d_a^{it} & \text{if }d_a^{it} < \delta _i \\ 0 & \text{otherwise} \end{array} \right. \end{gathered}$

ego-boundary越界约束

此约束是让自车远离道路边界。依旧首先使用阈值 $\epsilon_m$ 剔除掉低置信度的map元素（道路边界），自车规划出的轨迹在不同时刻与最近地图边界线的距离记为 $d_{bd}^{t}$

$\begin{gathered} \mathcal{L}_{bd} = \frac{1}{T_f} \sum_{t=1}^{T_f} \mathcal{L}_{bd}^{it} \\ \mathcal{L}_{bd}^{it} = \left\{ \begin{array} {ll}\delta _{bd} - d_{bd}^{t} & \text{if }d_{bd}^{t} < \delta _{bd} \\ 0 & \text{otherwise} \end{array} \right. \end{gathered}$

ego-车道方向约束

此约束是让自车不会逆行。依旧首先使用阈值 $\epsilon_m$ 剔除掉低置信度的map元素（车道），在 $\delta _{dir}$ 范围内寻找最近的车道向量 $\hat{v}_m$

$\mathcal{L}_{dir} = \frac{1}{T_f} \sum_{t=1}^{T_f} F_{ang}(\hat{v}_m^t,\hat{v}_{ego}^t)$

其中 $\hat{v}_{ego}^t$ 是规划出的第 $t-1$ 个路径点指向第 $t$ 个路径点； $F_{ang}$ 是计算向量夹角

3.4 端到端学习

map loss

采用曼哈顿距离来计算预测map点与真实map点之间的回归损失；并采用focal损失来计算map类别的损失。map的总体损失记为 $\mathcal{L}_{map}$

motion loss

对于agent首先采用 $\ell _1$ 损失计算预测agent属性（位置、朝向、尺寸等）的回归损失，并使用focal损失计算agent类别的损失。

对于motion，每个agent预测了 $N_k$ 条motion，选择最终位移误差最小的motion作为代表性预测motion。然后计算该代表性motion与真实motion之间的 $\ell _1$ 损失作为motion回归损失，同时采用focal损失作为多模态运动分类损失。总体损失记为 $\mathcal{L}_{mot}$

模仿学习损失

计算预测轨迹和真实轨迹的 $\ell _1$ 损失

$\mathcal{L}_{imi}=\frac{1}{T_f} \sum_{T_f}^{t=1} \lVert V_{ego}^t - \hat{V}_{ego}^t \rVert_1$

总损失是各损失的加权和

$\mathcal{L} = \omega _1 \mathcal{L}_{map} + \omega _2 \mathcal{L}_{mot} + \omega _3 \mathcal{L}_{col} + \omega _4 \mathcal{L}_{bd} + \omega _5 \mathcal{L}_{dir} + \omega _6 \mathcal{L}_{imi}$

4. 实验

在nuScenes上进行开环测试，在carla上进行闭环测试

代码分为VAD-Tiny和VAD-Base
