Sparse BEV

1. Sparse BEV

多数Sparse BEV方法不生成稠密的BEV网格，而是直接使用稀疏的3D查询（Query）与多视角图像特征交互，从而绕过稠密特征图的构建

优势：降级计算消耗；感知范围远；可达150米甚至更远（Dense只有前后50米左右）；

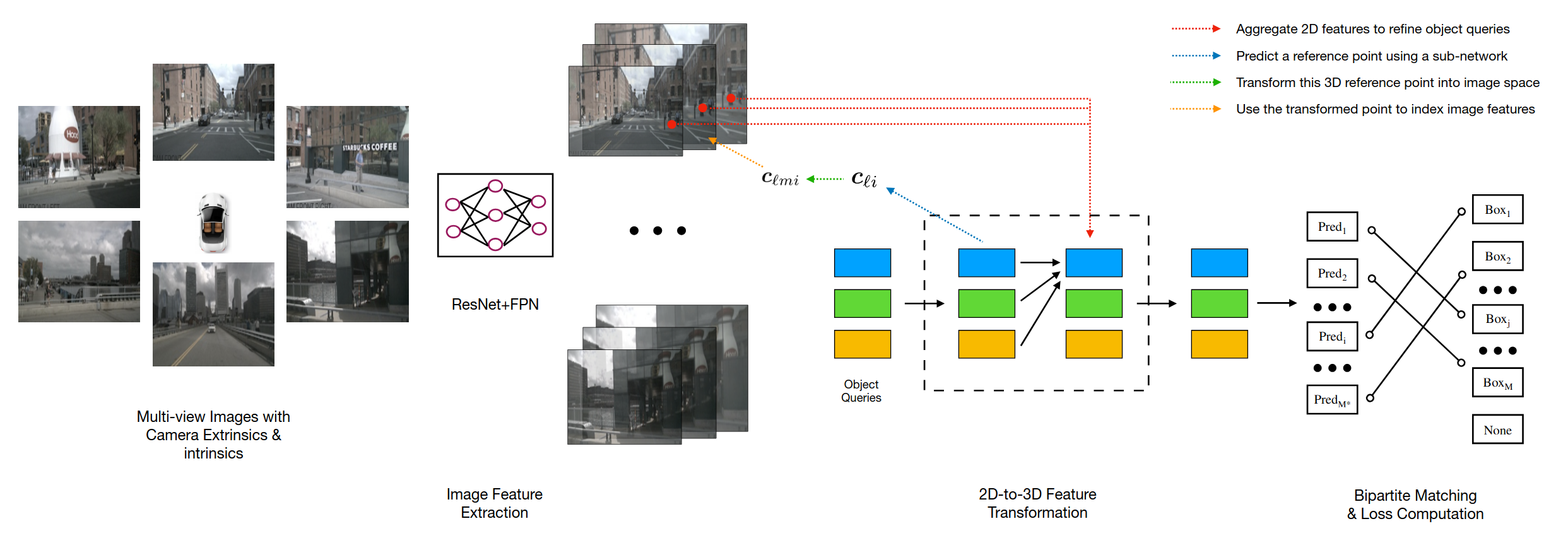

2. DETR3D

GitHub CORL 2021

2.1 图像特征提取

使用ResNet-FPN骨干网络对图像进行特征提取，得到多尺度2D特征图

2.2 2D到3D特征变换

1. 维护一组稀疏的、可学习的3D目标查询，queries
2. 每一个3D query会通过子网络预测出参考点，作为bbox的三维中心点坐标
3. 通过相机外参将参考点变换到相机2D平面上
4. 利用双线性插值采样得到2D图像特征，如果3D点投影到了图像外则过滤掉
5. 对特征进行聚合，用多头自注意力机制更新queries

2.3 缺点

1. 3D参考点难学，将3D参考点投影回相机平面时，如果参考点预测不准会导致投影回的位置位于目标区域外，会采样到无效特征
2. 参考点限制了特征提取范围
3. 特征采样过程复杂

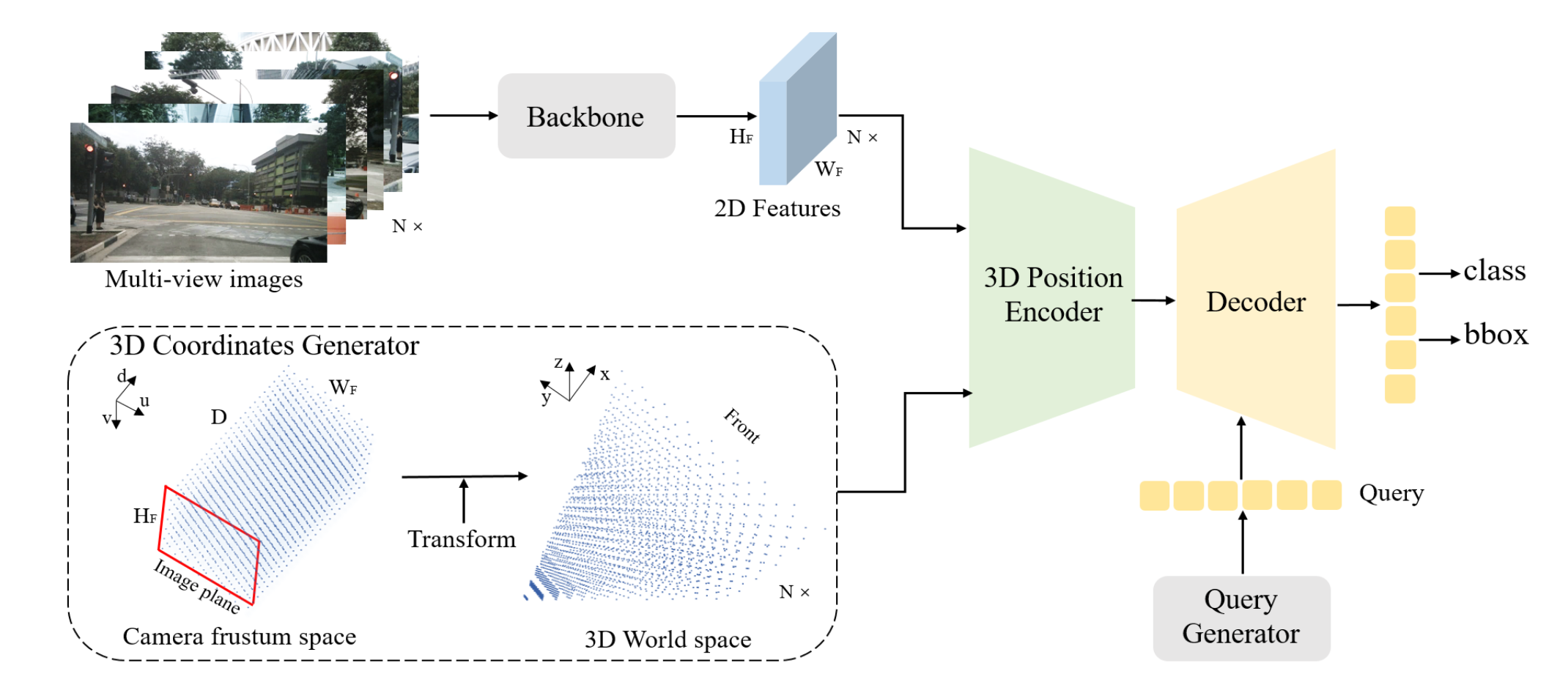

3. PETR

GitHub ECCV 2022

创新点：解决了DETR3D中将参考点投影回2D的缺点，此论文给特征点增加了3D坐标属性

3.1 2D图像特征提取

通过backbone从图像中提取特征

3.2 3D坐标生成

在视锥空间中进行深度估计，并采用线性增加的离散化方法。随后利用相机的内外参将视锥空间中的点云变换到3D空间中

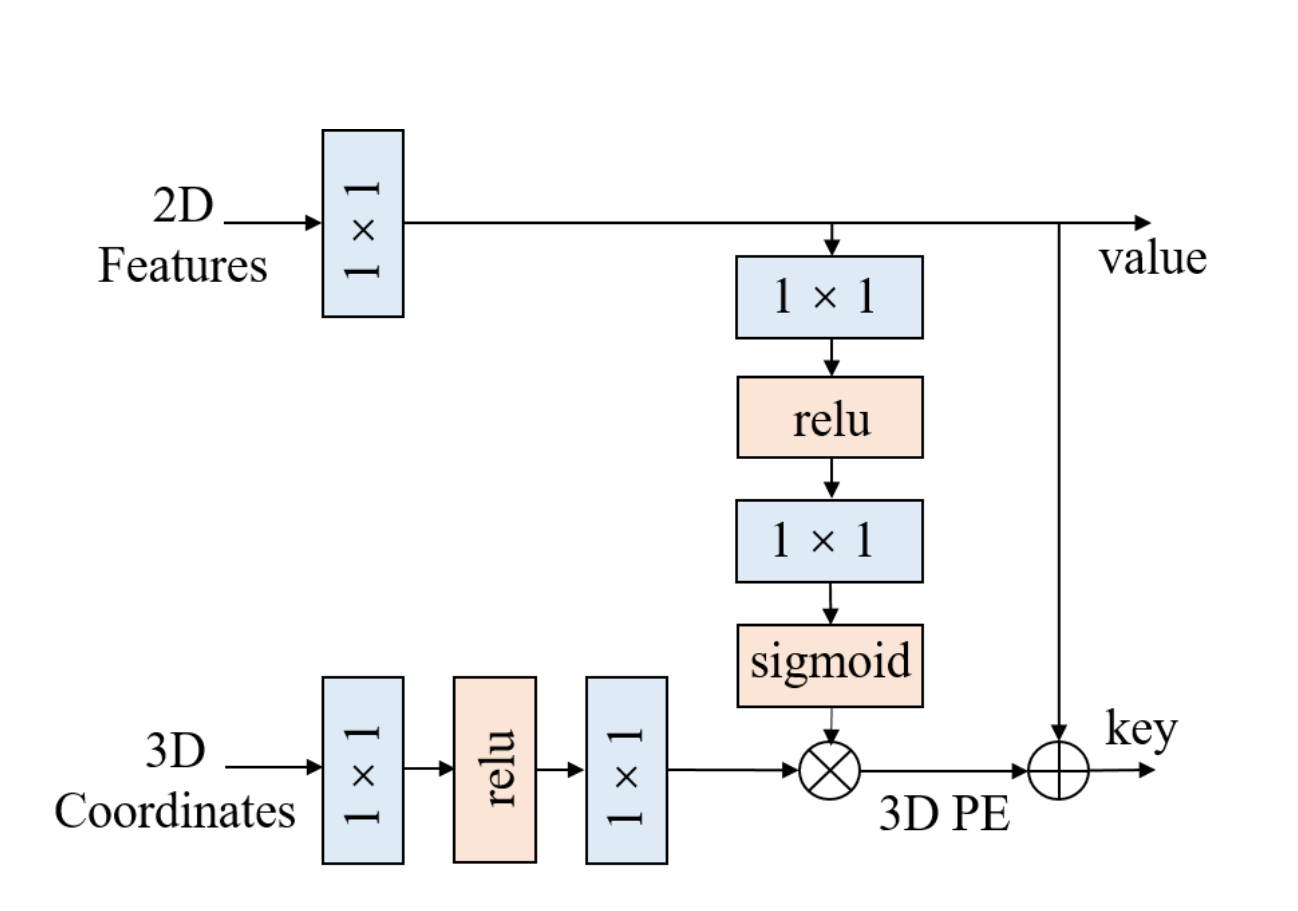

3.3 3D位置编码

将3D坐标通过多层感知机（MLP）转成位置编码并与2D图像特征相加

3.4 Transformer解码

在3D空间中在$[0,1]$范围内均匀初始化一组可学习的3D锚点，通过MLP生成3D目标查询query。将3D感知特征压平作为key和value，与锚点进行交互

---
