1. BEV相关概念

1.1 BEV网格

在自车周围俯视平面x-y方向划分nn个网格,每个网格表示特定物理距离dd米。自车中心(自动驾驶的的车辆中心一般指后轴中心)在网格中心位置。类似于机器人中的栅格地图

1.2 BEV特征图

在BEV网格的所有格子中都填充CC个通道的特征值作为内容(contex),就组成了BEV特征图。每个格子中CC通道特征值都要来自格子所对应空间的特征信息,而不是胡乱地填充其它地方的特征信息

BEV方法的核心目标是:为BEV网格中每个格子组织并填充合适的特征信息,得到BEV特征图

2. LSS

GitHub ECCV 2020

2.1 图片预处理

通过CNN网络从原始图片中提取特征,特征为长度为CC的向量,于是预处理后得到[B,N,H,W,C][B, N, H, W, C]的特征张量,其中BB是Batch Size,NN是相机个数H,WH, W是特征图大小

2.2 Lift升维

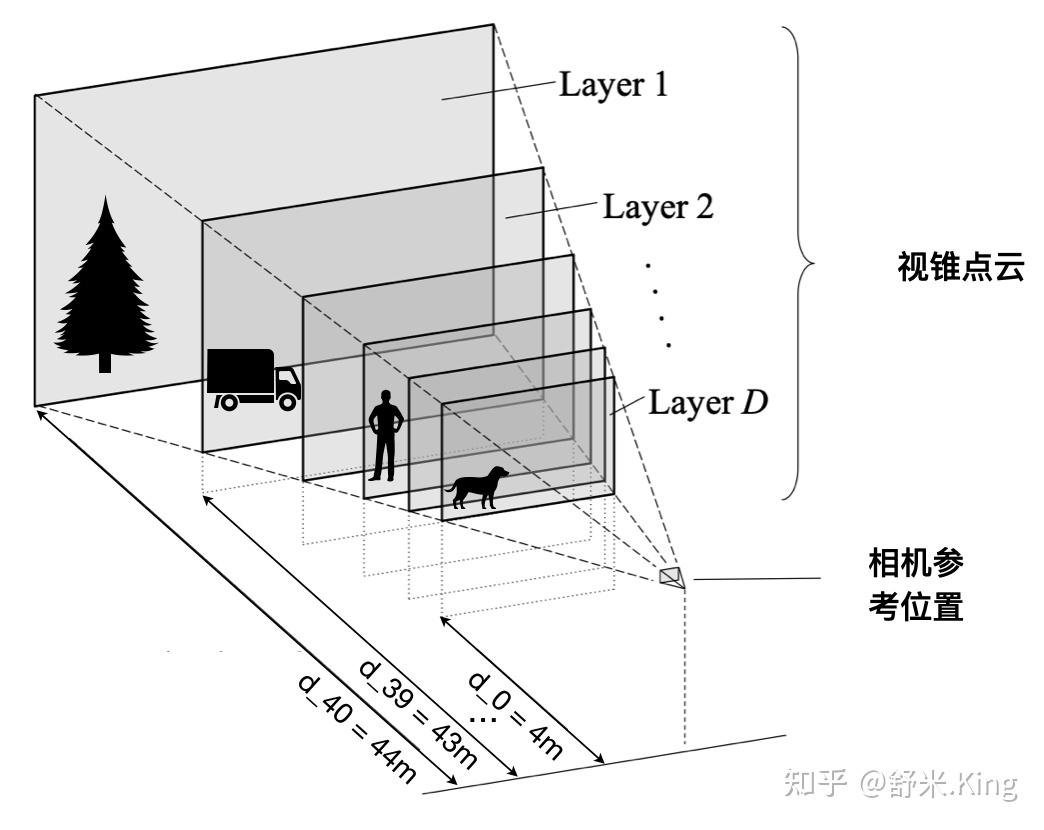

从2D图像中恢复图像的深度信息,这里恢复的深度信息并非确定的值,而是概率分布。文中将深度离散为4m44m4m-44m中步长为1m1m4141个点,那么深度的维度为D=41D=41

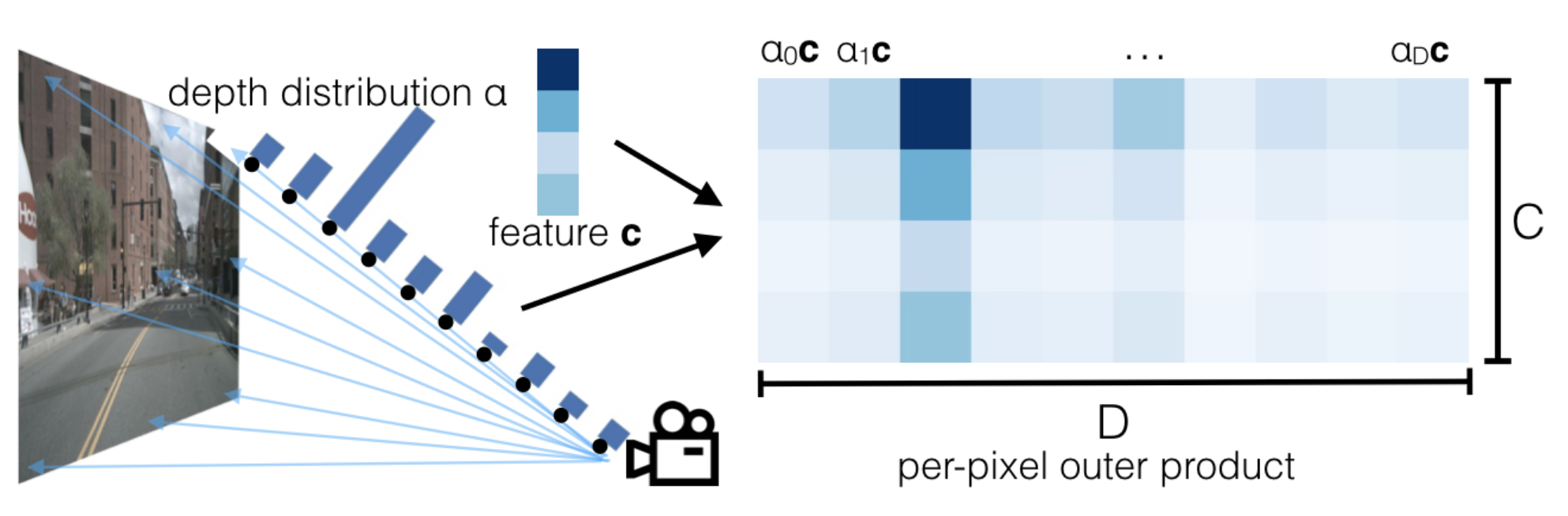

Lift时对每个CC维的特征点ccDD维的深度分布概率α\alpha做外积操作。这被称为软性分配(Soft Association)。即对每个深度都分配特征向量,并根据分布概率对特征值进行缩放,以此保留了不确定性


最终得到了[B,N,D,H,W,C][B, N, D, H, W, C]特征张量,其中DD是深度切片数。每个[D,H,W,C][D, H, W, C]都是一个视锥点云


2.3 坐标变换

因为视锥点云是位于相机坐标系下的,需要变换到自车坐标系下

首先利用“内参”、“相似三角形”、“提取特征点时的缩放比例”,把 H,WH, W转换成相机坐标系下的物理坐标

然后利用“外参”,转到自车坐标系下,可以得到[B,N,D,H,W,3][B, N, D, H, W, 3]位置张量,其中BB是Batch Size,NN 是相机个数,DD是深度切片数,H,WH, W是特征图大小,最后的33代表3D物理空间坐标(x,y,z)(x, y, z)

2.4 Splat

此时需要将每个视锥点放进BEV网格中(pooling)

  1. 读取位置张量,判断每个点落在BEV网格的哪个格子中
  2. 根据网格索引对所有点进行排序,使同一网格的点连续排列
  3. 特征张量中把对应特征向量取出,并对所有点的特征进行累加(前缀和)
  4. 根据每个网格的起始点索引和结束点索引,获取边界的累计和,二者作差(边界减法)便得到对应网格的特征值

这种方法会产生大量无用值

最终得到了[L,W,C][L, W, C]的BEV特征图,其中L,WL, W是BEV网格的大小

3. CaDDN

GitHub CVPR 2021

创新点:引入了显式深度监督学习;提出线性增加的离散化(linearly increasing bin sizes,LID)方法


3.1 Lift

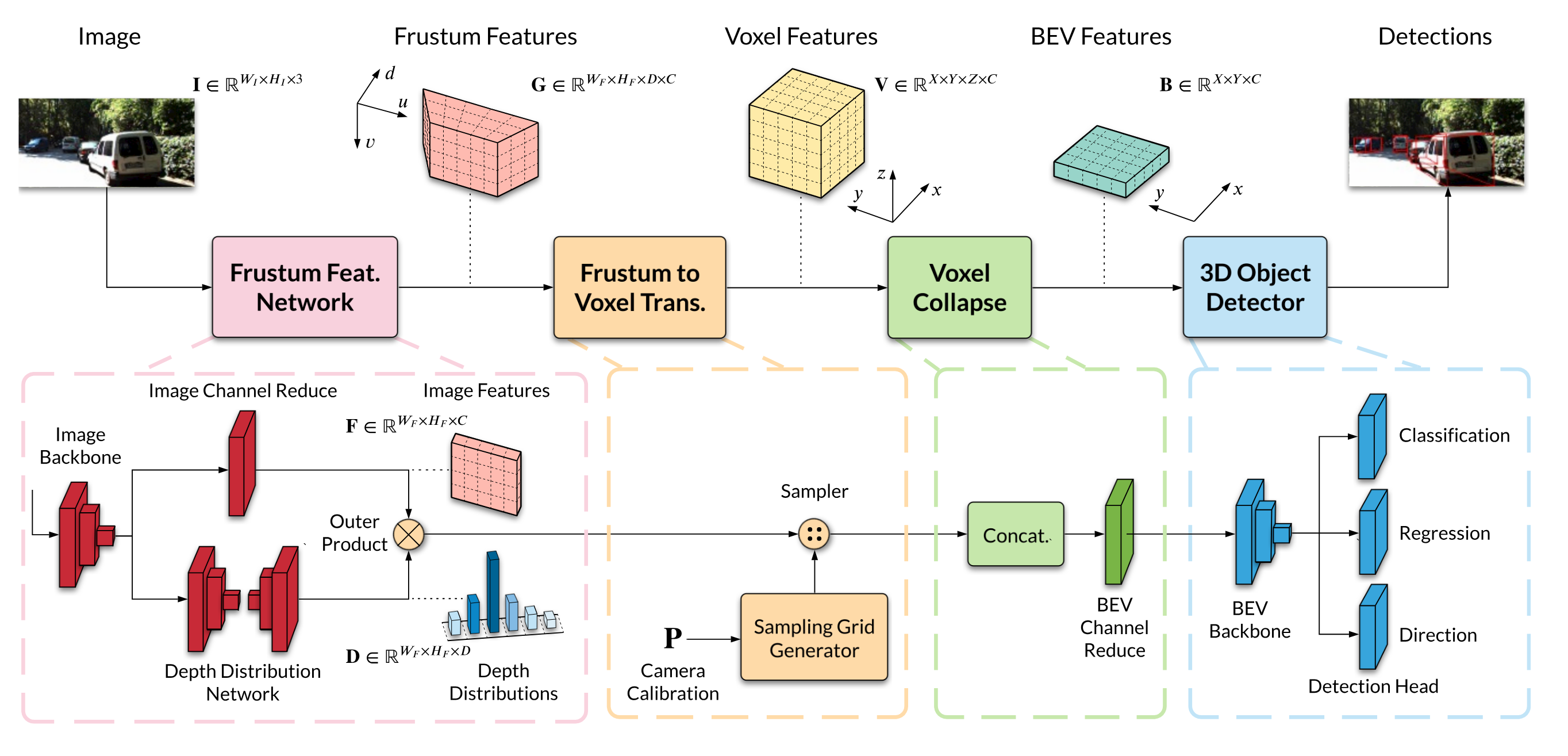

此部分对应从图像生成视锥特征(Frustum Feature)的过程

首先使用ResNet作为主干网络提取特征,然后分别预测深度信息[W,H,D][W,H,D]和降维得到语义特征[W,H,C][W,H,C]。将二者外积便得到视锥特征

为了提升深度估计精度,在此环节引入了有监督学习

第一步:生成真值(Ground Truth)

  1. 将3D激光雷达的点云投影到图像平面上
  2. 由于点云稀疏,需要进行像素补全
  3. 对深度进行离散化,保证真值与深度的离散值保持一致,最终得到One-Hot向量如[0,0,1,0,0][0,0,1,0,0]

第二步:根据预测值与真值计算Loss

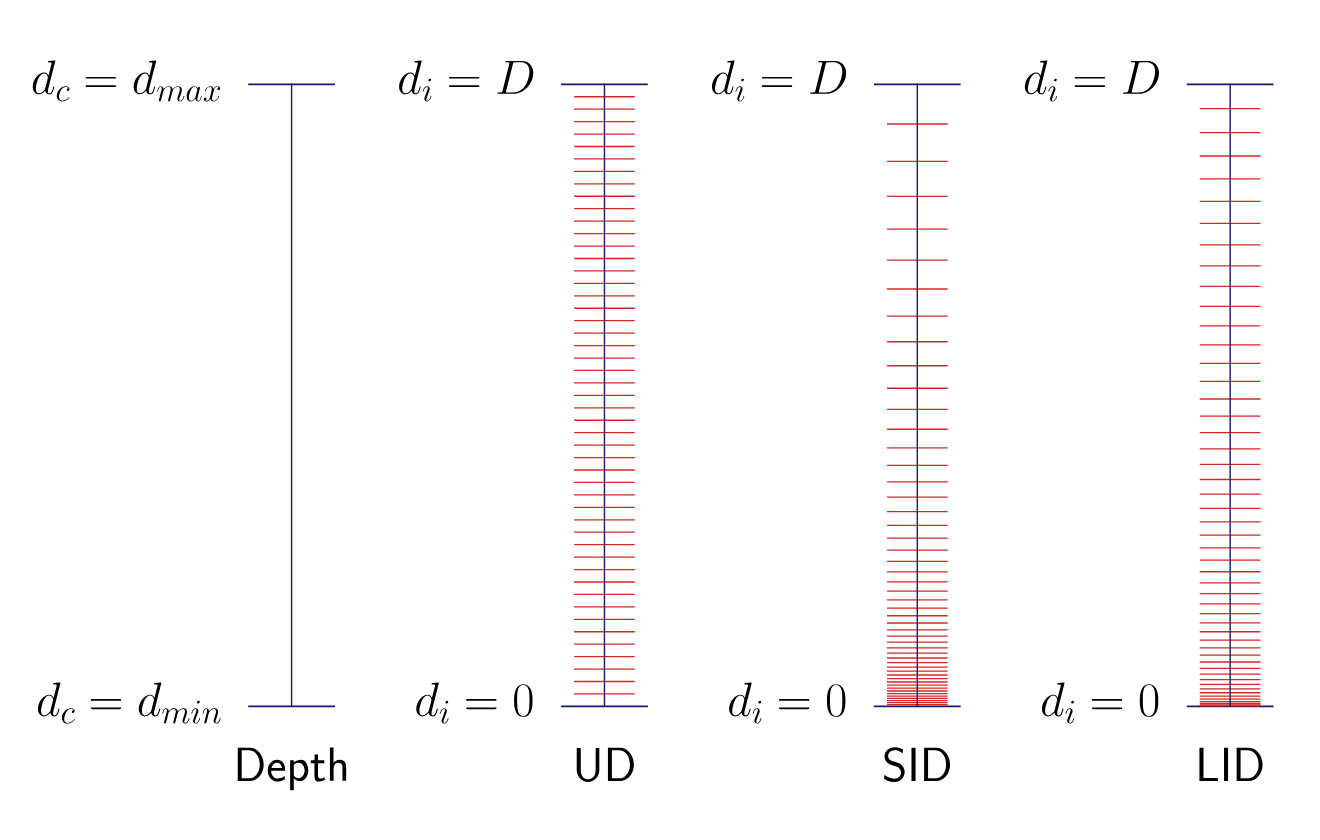

这里为了保证深度分布符合近密远疏的特点,采用LID。即近处划分的稠密些,远处稀疏些


3.2 Splat

此部分对应从视锥特征生成体素特征(Voxel Feature)再生成BEV特征(BEV Feature)的过程

在从Frustum转换到Voxel时采用的是从体素空间反向投影到视锥空间进行采样,而不是正向投影,这里也会再次用到LID离散化的值。可能有的体素找不到对应的视锥点,于是会用到插值方法

这里使用反向投影是为了提高GPU的计算效率。如果正向投影,多个视锥点可能会投影到同一个体素内,GPU写入内存时可能会造成写冲突,在工程上浪费资源和时间。方向投影时,写入的地址是互相独立的

将体素特征拍平就可以得到BEV特征

3.3 3D目标检测

目标检测不是本教材重点,忽略

4. BEVDet

GitHub arxiv

创新点:在BEV空间中进行数据增强;改进NMS(非极大值抑制),用于目标检测中,目的是消除冗余的检测框

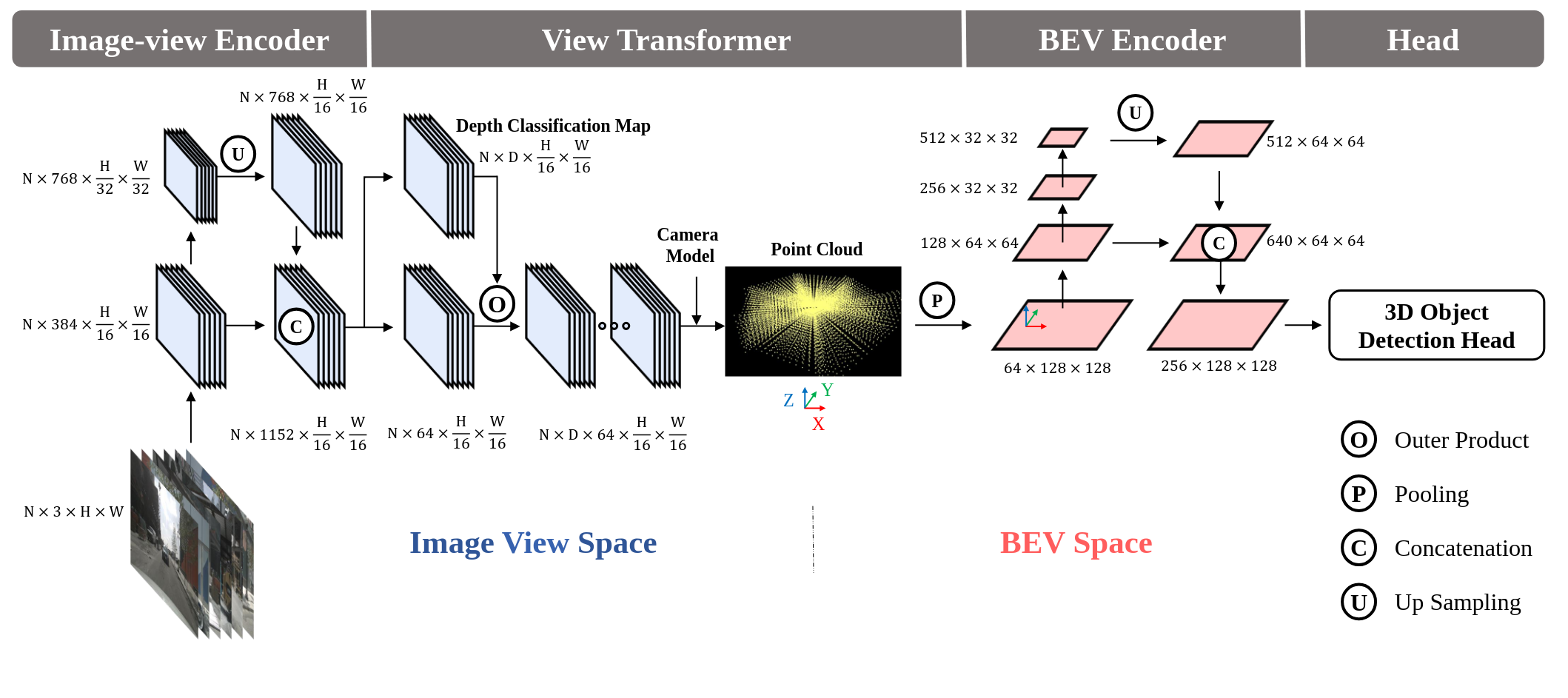

4.1 图像编码器(Image-view Encoder)

使用backbone(主干)提取高维特征,neck(连接)对多分辨率特征进行融合

4.2 视图转换器(View Transformer)

将图像特征变换为BEV特征,类似LSS

  1. Lift,外积后得到视锥点云
  2. 将视锥点云变换到车体坐标系下
  3. pooling,得到BEV特征图

4.3 BEV编码器(BEV Encoder)

对得到的BEV特征提取多尺度特征

4.4 3D目标检测(Head)

实现最终的3D目标检测任务

5. BEVFusion

GitHub ICRA2023

创新点:提出了多模态输入(相机+雷达)和多任务输出(检测+分割);设计了高效的相机到BEV变换;将BEV作为多模态融合的统一空间

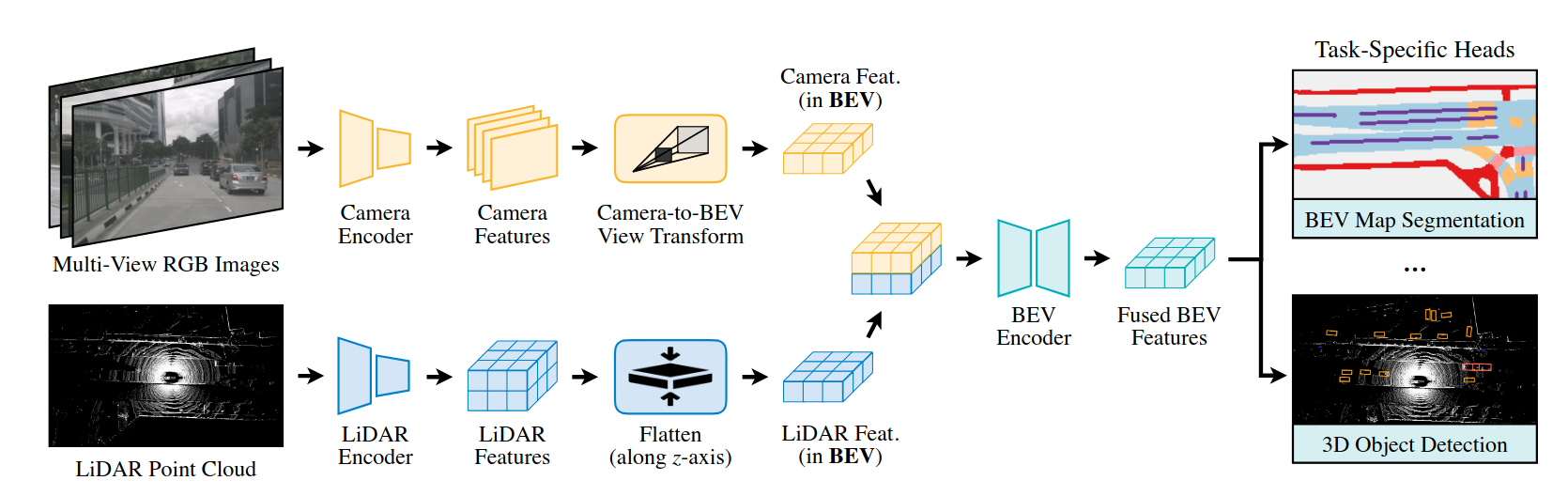

5.1 相机到BEV

使用Swin Transformer+FPN网络作为编码器以提取特征并融合

通过Lift操作将特征变为视锥点云,然后通过BEV Pooling操作得到密集的BEV特征图

5.2 雷达到BEV

使用VoxelNet将点云体素化,然后通过3D稀疏卷积提取特征

由于激光雷达特征原本就在3D空间,只需沿高度轴展平即可得到稀疏的BEV特征图

5.3 两个BEV特征融合
